Hans Walser, [20220418]

Tomahawk

Ein beliebtes Winkeldrittelungsgerät ist das sogenannte Tomahawk. Die Abbildung 1 zeigt die Funktionsweise. Der Winkel mit den blauen Schenkeln wird durch den roten Tomahawk-Stiel gedrittelt.

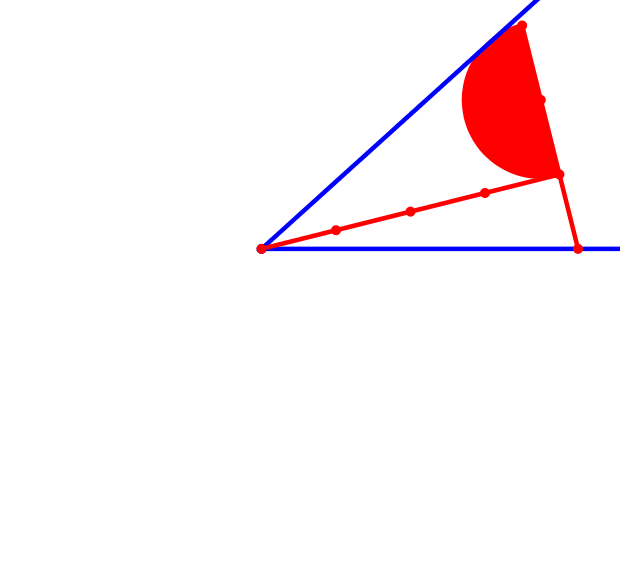

Abb. 1: Winkeldrittelung mit Tomahawk

Der größte Winkel, der mit diesem Verfahren gedrittelt werden kann, ist 270°.

Der kleinste Winkel, der noch gedrittelt werden kann, hängt von der Länge des Tomahawk-Stiels ab. Wenn der Stiel a mal so lang ist wie der Sporn, ist der kleinstmögliche noch drittelbare Winkel 3*arctan(1/a).

Im Beispiel der Abbildung 1 ist a = 4, der kleinstmögliche noch drittelbare Winkel also 3*arctan(1/4) ≈ 42.109°.
