Hans Walser, [20221114]
Pythagoreische Dreiecke
Geometrische Visualisierung der üblichen Parametrisierung der pythagoreischen Dreiecke mit Hilfe einer Spiegelung.
Mit
ist
ein primitives pythagoreisches Tripel. Die Zahlen u und v heißen die Parameter des pythagoreischen Tripels und des zugehörigen pythagoreischen Dreieckes.
Die Tabelle 1 zeigt die ersten Werte.
u |
v |
a |
b |
c |
2 |
1 |
3 |
4 |
5 |
3 |
2 |
5 |
12 |
13 |
4 |
1 |
15 |
8 |
17 |
4 |
3 |
7 |
24 |
25 |
5 |
2 |
21 |
20 |
41 |
5 |
4 |
9 |
40 |
41 |
Tab. 1: Pythagoreische Tripel
In den folgenden Abbildungen ist jeweils der
Fall für u = 2 und v = 1 dargestellt.
Aus den Formeln für die Katheten des pythagoreischen Dreiecks folgt für den Winkel β (Abb. 1):
Abb. 1: Winkel
Wir beginnen mit einem rechtwinkligen Dreieck mit den Parametern u und v als Katheten (Abb. 2a).

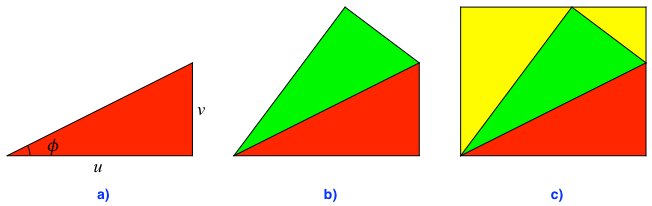

Abb.
2: Konstruktionsweg
Dieses Dreieck spiegeln wir an
der Hypotenuse (Abb. 2b).
Nun ergänzen wir die
Figur zum Rechteck (Abb. 2c).
Die beiden gelben Ergänzungsdreiecke
sind pythagoreische Dreiecke zu den Parametern u und v.
Der Beweis läuft
über Winkel (Abb. 3).
Abb. 3:
Beweisfigur
Im rechtwinkligen
Startdreieck (Abb. 2a) mit den Katheten u und v gilt für den
Winkel ϕ:
Durch das Spiegeln
verdoppelt sich der Winkel. Aus dem Additionstheorem für den Tangens
ergibt sich:
Somit entspricht der Winkel 2ϕ dem Winkel β (Abb. 1). Das große gelbe Ergänzungsdreieck der Abbildung 3 hat also die Form des pythagoreischen Dreiecks der Abbildung 1. Beim kleinen gelben Ergänzungsdreieck sind die Seiten rechtwinklig zu den entsprechenden Seiten des großen Ergänzungsdreiecks. Es hat somit gleiche entsprechende Winkel. Die beiden Ergänzungsdreiecke sind also pythagoreische Dreiecke. Dies war zu zeigen.
