Hans Walser, [20220924]
Eckennummerierung von Hyperwürfeln
Wir interpretieren die Eckpunktkoordinaten eines nd-Hyperwürfels in umgekehrter Reihenfolge als binäre Zahlen und nummerieren die betreffende Ecke mit dieser Zahl.
Die „umgekehrte Reihenfolge“ ist so zu verstehen: die Koordinaten [1,1,0] lesen wir als binäre Zahl 011, somit als Dezimalzahl 3.
Die Tabelle 1 zeigt für den Würfel die Koordinaten und die zugeordneten Nummern.
Koordinaten |
Nummer |
[0, 0, 0] |
0 |
[1, 0, 0] |
1 |
[0, 1, 0] |
2 |
[1, 1, 0] |
3 |
[0, 0, 1] |
4 |
[1, 0, 1] |
5 |
[0, 1, 1] |
6 |
[1, 1, 1] |
7 |
Tab. 1: Koordinaten und Nummern
Die Abbildung 1 zeigt die Situation in zwei verschiedenen Darstellungen des Koordinatensystems („Stern“ und „Fächer“). Die Nummern diametral gegenüberliegender Würfelecken ergänzen sich jeweils auf sieben.

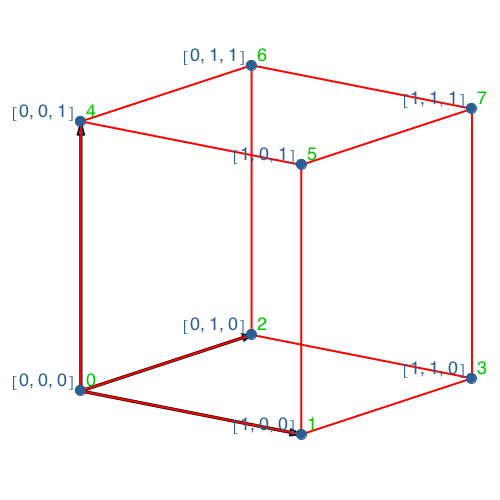

Abb. 1: Würfel
Nun verbinden wir die Ecken geradlinig gemäß den Nummern (Abb. 2). Man beachte, dass die räumlichen vorne/hinten-Beziehungen nicht korrekt dargestellt werden. Das liegt daran, dass es sich um rein zweidimensionale Darstellungen handelt. Die roten Würfelkanten werden zuerst gezeichnet, anschließend die grüne Zickzacklinie und zuletzt die blauen Eckpunkte.
Die grüne Zickzacklinie besteht aus 4 Teilstrecken der Länge 1 (Würfelkanten), 2 Teilstrecken der Länge √2 (Seitenflächendiagonalen) und einer Teilstrecke der Länge √3 (Raumdiagonale des Würfels).

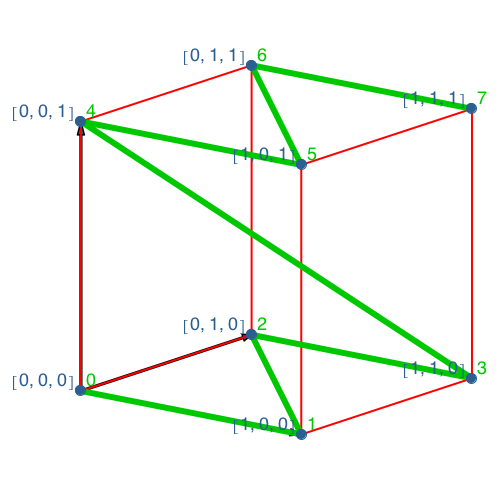

Abb. 2: Zickzacklinie den Nummern nach
Die Abbildung 3 zeigt zwei symmetrische Darstellungen des Koordinatensystems. Die Kennzeichnung als „Stern“ beziehungsweise „Fächer“ ist offensichtlich.
Technisch handelt es sich um sogenannte isometrische Darstellungen.
Abb. 3: Symmetrische Darstellungen des Koordinatensystems

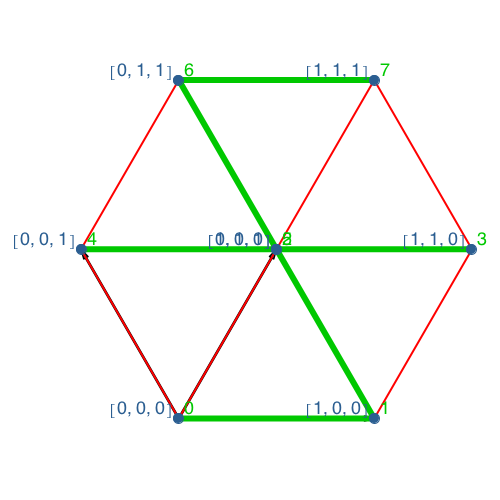

Die Abbildung 4 zeigt die entsprechenden Würfeldarstellungen. In der Stern-Darstellung fallen der Ursprung und die dazu diametrale Würfelecke aufeinander. Daher ist die Zickzacklinie scheinbar geschlossen. Ärgerlicherweise schreibt der Computer bei aufeinanderfallenden Punkten auch die Koordinaten und die Nummern übereinander. Welche Punkte fallen in der Fächer-Darstellung aufeinander? Warum ist die Zickzacklinie scheinbar unterbrochen?
Abb. 4: Symmetrische Darstellungen
Die Abbildung 5 zeigt die analoge Situation für den vierdimensionalen Hyperwürfel.

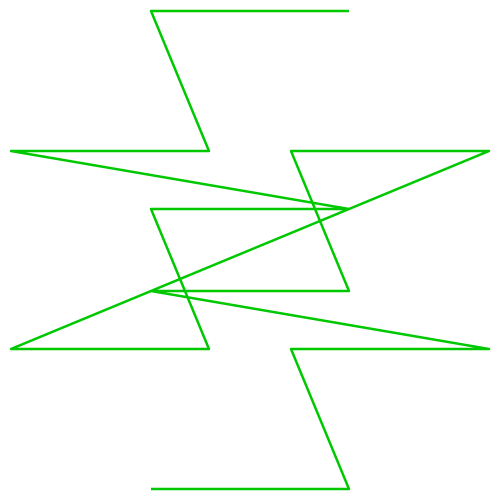

Abb. 5: Vierdimensionaler Hyperwürfel
Die Abbildung 6 zeigt systematisch für jede Dimension die Stern-Darstellung und die Fächer-Darstellung. Dabei wird nur die grüne Zickzacklinie angegeben.
Abb. 6.1: Dimension 1. Stern und Fächer
Abb. 6.2: Dimension 2. Stern und Fächer
Abb. 6.3: Dimension 3. Stern und Fächer

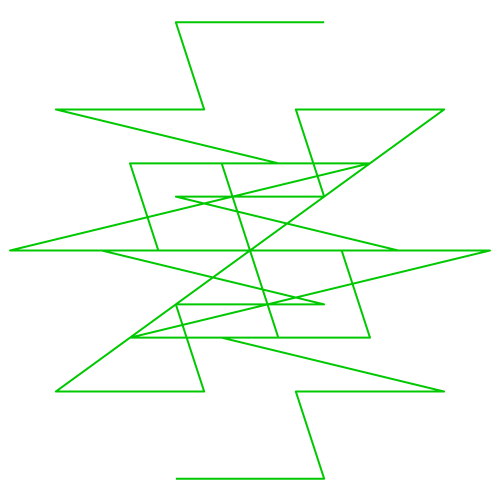

Abb. 6.4: Dimension 4. Stern und Fächer

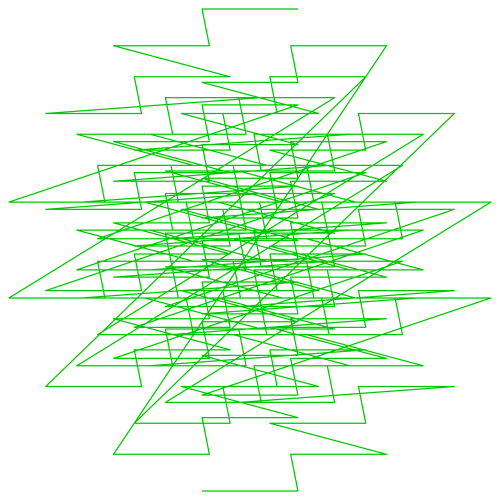

Abb. 6.5: Dimension 5. Stern und Fächer

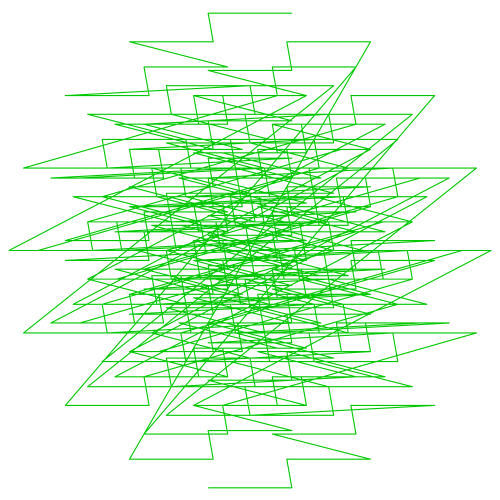

Abb. 6.6: Dimension 6. Stern und Fächer
Abb. 6.7: Dimension 7. Stern und Fächer
Abb. 6.8: Dimension 8. Stern und Fächer
Abb. 6.9: Dimension 9. Stern und Fächer
Abb. 6.10: Dimension 10. Stern und Fächer
Abb. 6.11: Dimension 11. Stern und Fächer
Abb. 6.12: Dimension 12. Stern und Fächer
In der Dimension 12 haben wir 212 = 4096 Eckpunkte. Daher besteht die grüne Zickzacklinie aus 4095 Teilstrecken.
Bei den Stern-Darstellungen sehen wir ein unterschiedliches Verhalten je nach Parität (ungerade / gerade) der Dimension.
