Hans Walser, [20230904]

Dreieck und Sechseck

1 Worum geht es?

Kinematische räumliche Illustration einer gemeinsamen Zerlegung eines regelmäßigen Sechseckes und eines gleichseitigen Dreieckes.

2 Die Gemeinsame Zerlegung

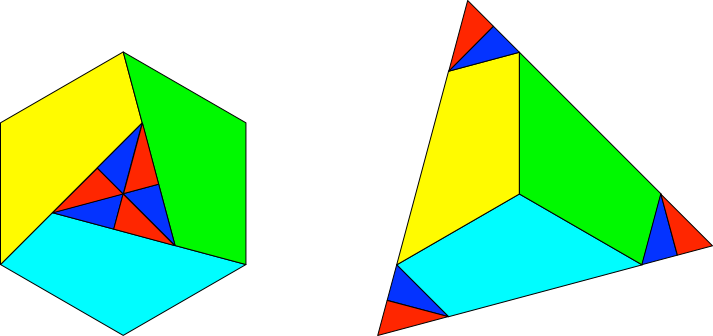

Die Abbildung 1 zeigt die gemeinsame Zerlegung. Die Zerlegung besteht aus neun Teilen, hat aber nur zwei Formen. Die zugeordneten Teile in den beiden Figuren sind spiegelbildlich orientiert.

Abb. 1: Gemeinsame Zerlegung

3 Geometrischer Hintergrund

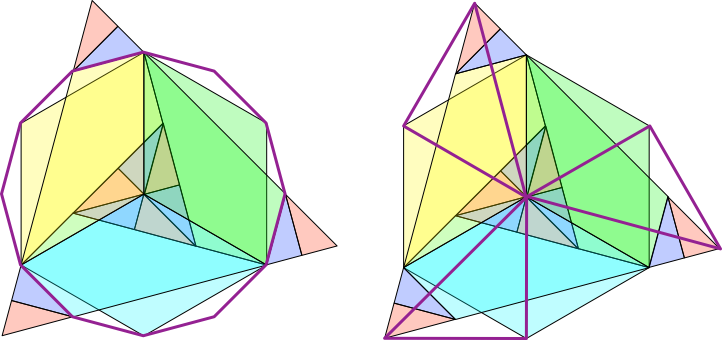

In die Überlagerung der beiden Zerlegungen (Abb. 2) können wir ein regelmäßiges Zwölfeck und einen Dreifachpropeller aus rechtwinklig gleichschenkligen Dreiecken einpassen. Dies liefert die erforderlichen Daten für die Konstruktion.

Abb. 2: Überlagerung

4 Kinematik

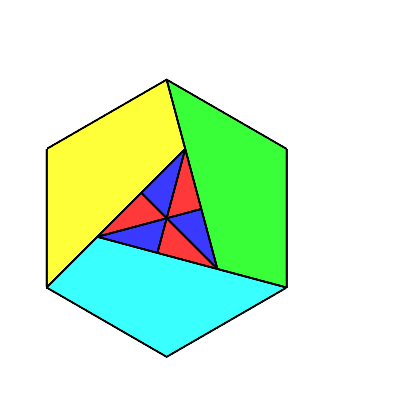

Die Abbildung 3 zeigt den kinematischen Übergang von der einen Zerlegung zur anderen aus der Sicht von oben. Wegen der Drehungen um horizontale Achsen sind die entsprechenden Teile in den beiden Zerlegungen spiegelbildlich.

Abb. 3: Kinematik

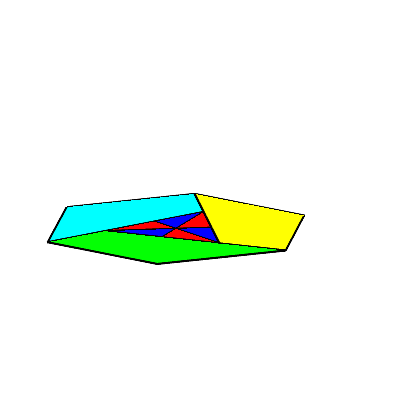

Die Abbildung 4 zeigt eine räumliche Ansicht.

Abb. 4: Räumliche Ansicht
