Hans Walser

Invariante Flächensummen

Tagung des Arbeitskreises Geometrie der GDM

10. – 12. September 2021, Saarbrücken

Abstract

Einige geometrische Sätze, insbesondere der Satz des Pythagoras, werden unter dem Aspekt der invarianten Flächensumme untersucht. Diese neue Sichtweise ermöglicht ein ganzes Feld von Verallgemeinerungen und zugehörigen Illustrationen.

1     Lakritze

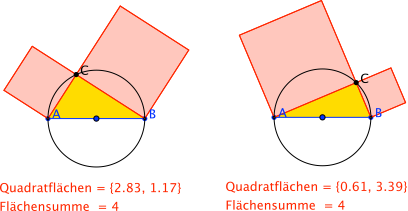

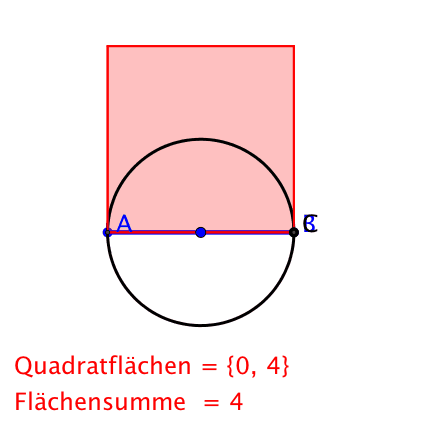

Der Witz des Satzes von Pythagoras ist nicht, wie man in der Schule ausgiebig lernt, dass a2 + b2 = c2 ist, sondern dass a2 + b2 = a2 + b2 ist, auch wenn in der Zwischenzeit der Punkt C auf dem Thaleskreis bewegt wurde (Abb. 1). Die Invarianz der Flächensumme der beiden Kathetenquadrate also. Das c2 ergibt sich dann als Grenzfall.

Abb. 1: Das eine gibt, das andere nimmt



Animation 1: Lakritze

2     Auf der Sinuskurve

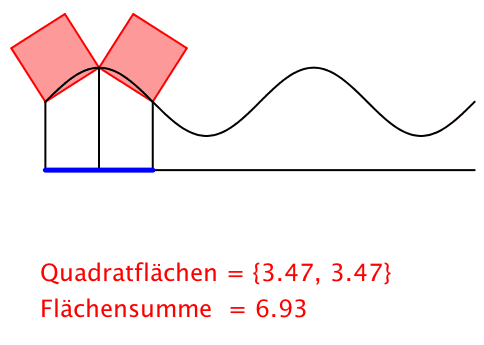

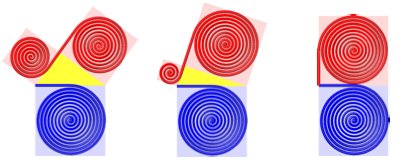

Eine invariante Flächensumme von zwei Quadraten gibt es auch auf der Sinuskurve (Abb. 2).

Abb. 2: Die Fahrt auf der Sinuskurve

Animation 2: Die Fahrt auf der Sinuskurve

Die Länge der blau eingezeichneten Basis ist die halbe Periodenlänge.

3     Als ich das erste Mal auf dem Dampfwagen saß

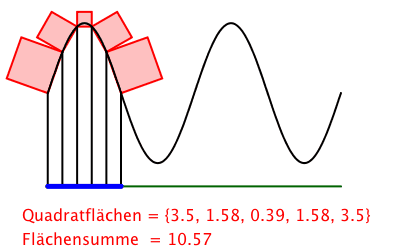

Es geht auch mit fünf Quadraten (Abb. 3).

Abb. 3: Als ich das erste Mal auf dem Dampfwagen saß

Animation 3: Als ich das erste Mal auf dem Dampfwagen sass

Die blaue Basislänge ist wiederum die halbe Periodenlänge. Dass es schon mit der halben Periodenlänge geht, hat mit der Schubspiegelsymmetrie zu tun (Abb. 4).

Abb. 4: Schubspiegelsymmetrie

4     Achterbahn (Lissajous-Kurve)

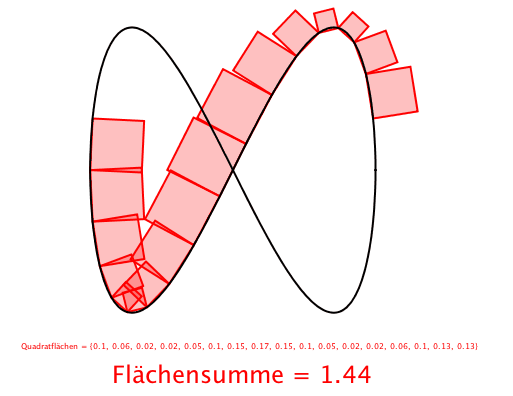

Abb. 5: Achterbahn mit blauer Lok

Animation 5: Achterbahn

Die Lok schrammt knapp am letzten Wagen vorbei (Abb. 6). Hat natürlich mit der halben Periodenlänge zu tun.

Abb. 6: Die Lok schrammt knapp am letzten Wagen vorbei

5     Externer Pivot

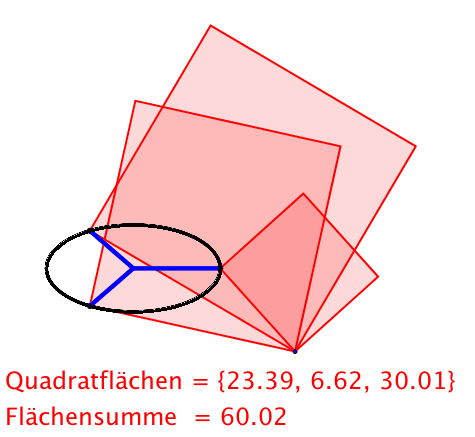

Wer den Dreistern (Abb. 7) räumlich sieht und sich wundert, dass die Quadrate aufgestellt sind, ist selber schuld. Die drei bewegten Quadratecken fahren auf einer Ellipse.

Abb. 7: Externer Pivot

Animation 7: Externer Pivot

6     Schlüsselformeln

Für den Nachweis der invarianten Flächensummen sind die folgenden Formeln hilfreich.



Sowie



Der Beweis läuft über regelmäßige n-Ecke.

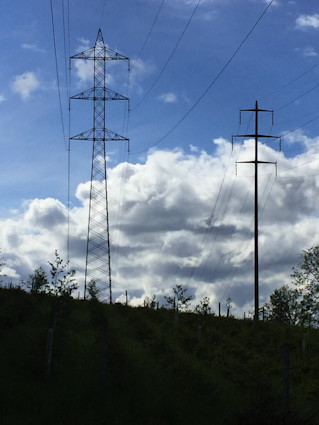

Für n = 3 sind wir in der Situation des Dreiphasenstroms. Da die Spannungssumme null ist, braucht es keinen Rücklauf. Daher ist die Anzahl der Drähte bei Überlandleitungen immer ein Vielfaches von drei (Abb. 8).

Ein Bild, das Himmel, draußen, bewölkt, Wolken enthält.

Automatisch generierte Beschreibung

Abb. 8: Überlandleitung

7     Der gute alte Pythagoras

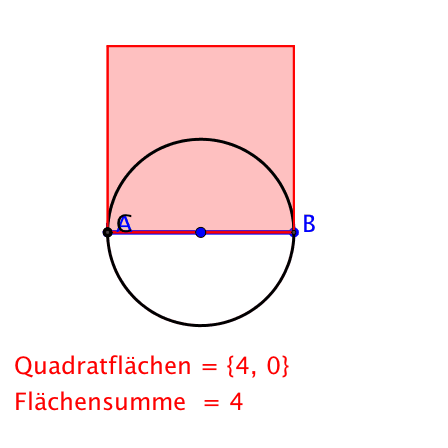

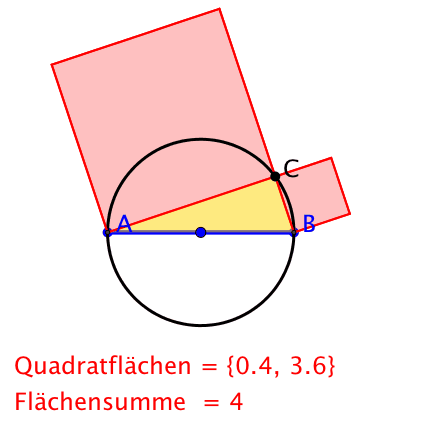

In der Schule wird der Satz des Pythagoras oft mit horizontaler Hypotenuse dargestellt (Abb. 9). Der Punkt C bewegt sich auf dem Thaleskreis. Dies entspricht dem antiken Weltbild mit einer festen horizontalen Erde (die Hypotenuse) und einer Sonne C welche bei A im Osten aufgeht, den Sonnenkreis beschreibt und dann im Westen bei B untergeht.

Abb. 9: Klassische Darstellung

Ein Bild, das Text, Sportwettkampf, Sport enthält.

Automatisch generierte Beschreibung

Animation 9: Klassische Darstellung

Nun ja, und in der Nacht geht sie untendurch zurück (Abb. 10).

Abb. 10: Pythagoras bei Nacht

Animation 10: Pythagoras bei Nacht

8     Die kopernikanische Wende

Der Punkt C bleibt fest, die Hypotenuse dreht sich (Abb. 11).

Abb. 11: Umgekehrte Sicht. Propeller

Animation 11: Umgekehrte Sicht. Propeller

9     Apollonios / al Sijzi

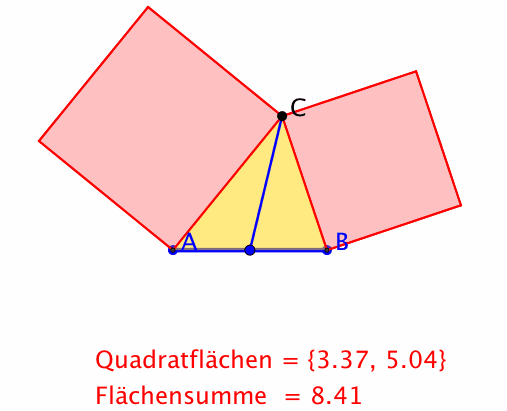

Das geht auch, wenn der Punkt C weiter weg ist (Abb. 12) (Sätze von Apollonios und al Sijzi). Wir haben dann kein rechtwinkliges Dreieck mehr.

Abb. 12: Kein rechtwinkliges Dreieck

Animation 12: Kein rechtwinkliges Dreieck

Natürlich könnte man auch die Grundlinie AB festhalten und C auf einem Kreis um den Mittelpunkt der Grundlinie variieren.

10  Allgemein

Die Figur aus den Punkten A1, ... , An dreht sich um ihren Schwerpunkt S. Weiter sei C ein externer fester Punkt. Dann ist die Summe der Quadrate der Abstände von C zu den Punkten A1, ... , An invariant.

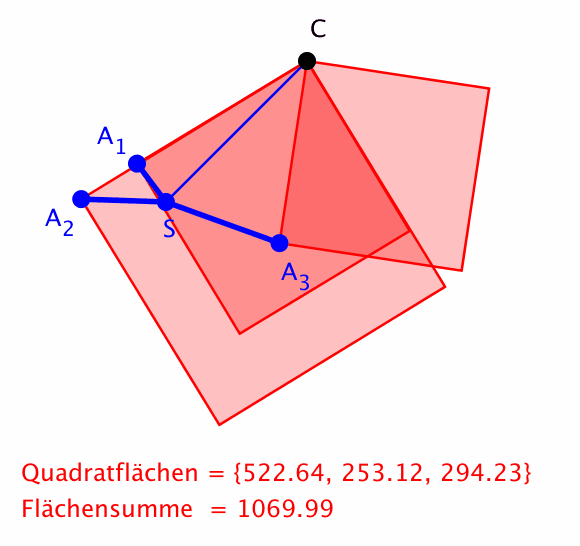

Hier ein Beispiel mit drei Punkten (Abb. 13).

Abb. 13: Drehen um Schwerpunkt

Animation 13: Drehen um Schwerpunkt

Beweis: Wir setzen Ak:(xk, yk), k = 1, ... , n. Den Schwerpunkt S setzen wir in den Ursprung, also S:(0, 0). Somit ist:



Weiter sei C:(xC, yC). Für die Summe der Quadrate der Abstände von C zu den Punkten A1, ... , An gilt:

11  Einfachstes Beispiel: Apollonios / al Sijzi

Abb. 14: Einfachstes Beispiel. Rot = blau

Bei einem Dreieck ABC (Abb. 14a) erhalten wir:



Der Sachverhalt kann gemäß Abbildung 14b visualisiert werden.

Im Sonderfall eines rechtwinkligen Dreieckes wird der blaue Teil zum Hypotenusenquadrat und wir erhalten den Satz des Pythagoras zurück.

12  Umbau der Figur

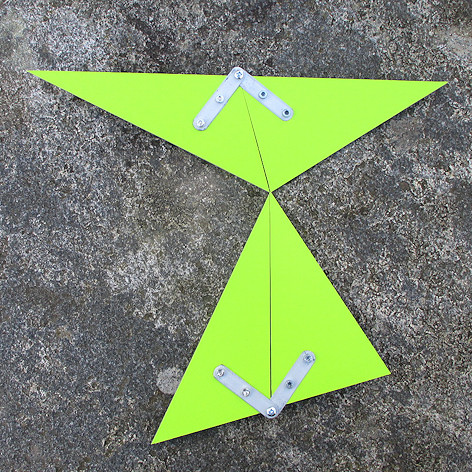

Wir zerlegen das Dreieck durch die Schwerlinie sc in zwei Teile (Abb. 15a). Diese Teile können wir in anderer Anordnung oben ansetzen (Abb. 15b). Das Dreieck kann mit einem Gelenk umgeklappt werden (Abb. 16).

Abb. 15: Umbau der Figur

Ein Bild, das Text, Zubehör, Regenschirm, Briefpapier enthält.

Automatisch generierte Beschreibung

Abb. 16: Umklappen des Dreiecks

Nun können wir die blauen Quadrate anders anordnen (Abb. 17).

Abb. 17: Andere Anordnung der blauen Quadrate

Schließlich bauen wir die blauen Rechtecke in Quadrate um (Abb. 18).

Abb. 18: Umbau der Rechtecke. Schließungsfigur

Erstaunliches geschieht. Die blauen Quadrate haben ebenfalls eine Ecke gemeinsam, wie die roten.

Auf Grund unserer Herleitung ist die Flächensumme der blauen Quadrate gleich der Flächensumme der roten.

13  Papillon

Die Figur der Abbildung 18b hat einige merkwürdige Eigenschaften. Die Umkreise der vier Quadrate verlaufen durch einen gemeinsamen Punkt (Abb. 19a). Ihre Mittelpunkt, also auch die Mittelpunkte der vier Quadrate, bilden ein fünftes Quadrat (Abb. 19b).

Abb. 19: Umkreise

Die Diagonalverbindungen der Außenecken sind orthogonal und gleich lang (Abb. 20a). Ihre Mittelpunkte sind die Kontaktpunkte gleichfarbiger Quadrate. Die Diagonalen schneiden sich im gemeinsamen Schnittpunkt der vier Umkreise. Die Diagonalverbindungen der rot-blau-Gelenkpunkte sind ebenfalls orthogonal und gleich lang und schneiden sich ebenfalls im gemeinsamen Schnittpunkt (Abb. 20b). Zu den Diagonalen der Außenecken haben sie einen Winkel 45°. Das Längenverhältnis der langen Diagonalen zu den kurzen ist die Quadratwurzel aus 2.

Abb. 20: Diagonalen

Die Abbildung 21 zeigt die Papillon-Spirale.

Abb. 21: Papillon-Spirale

Websites

Hans Walser: Invariante Flächensummen. Vortragsseite

http://www.walser-h-m.ch/hans/Vortraege/20210910-12/index.html
